Kryogenes Hochspannungslabor des KIT-ITEP

Das Tieftemperatur-Hochspannungslabor wurde zur Unterstützung der Hochspannungsaktivitäten von supraleitenden Fusionsmagneten eingerichtet. Seit den 1990er Jahren wurden Hochspannungsaufgaben für die kryogene Energietechnik begonnen.

Eine Zusammenarbeit mit externen Partnern oder Prüfungen für die Industrie ist auf Anfrage möglich.

Inhaltsverzeichnis:

sprungmarken_marker_673

Grundlagenforschung (z. B. Durchschlag- oder Überschlagspannung von flüssigem Stickstoff für Spannungen > 200 kV)

Untersucht wurden dielektrische Eigenschaften von gasförmigen, flüssigen und festen Isolierstoffen. Gegenwärtig (2020) werden Überschläge an Feststoffisolatoren in flüssigem Stickstoff bei Gleichspannungsbelastung untersucht.

Jüngste Veröffentlichungen:

S. Fink and V. Zwecker, " DC breakdown tests with pressurized liquid nitrogen," 2020 IEEE International Conference on Dielectrics (ICD), Valencia, virtual conference, to be published. .

S. Fink, V. Zwecker, "15 min DC breakdown tests with liquid nitrogen," 20th International Conference on Dielectric Liquids (ICDL), Roma, Italy, 2019, pp. 1-4.

Abb. 1
Abb. 1: Blick durch das Beobachtungsfenster eines Kryostaten bei der Durchschlagspannungsprüfung von flüssigem Stickstoff unter Blasenerzeugung. Einstellbarer Elektrodenabstand bis zu 96 mm, der Kryostatdurchmesser beträgt 650 mm.

Entwicklung von Hochspannungskomponenten (z. B. Potentialtrenner)

Das Tieftemperatur-Hochspannungslabor hat eine lange Tradition in der Entwicklung und Herstellung einer geringen Stückzahl von Hochspannungskomponenten für supraleitende Fusionsmagnete (z. B. Euratom-LCT-Spule, Polo-Spule, ITER-TF-Modellspule). Auch für ITER wurden in Zusammenarbeit mit der Industrie Prototypen entwickelt, um einen Produktionsprozess zu gewährleisten, der für eine größere Stückzahl kompatibel ist.

In Zusammenarbeit mit der Industrie wurden auch kryogene Komponenten für die Energietechnik entwickelt (z. B. supraleitender Strombegrenzer).

Veröffentlichungen:

S. Fink, U. Fuhrmann, C. Lange, R. Mueller, V. Zwecker, "3D printed cryogenic high voltage devices," in IEEE Transactions on Applied Superconductivity, vol. 26, no. 3, pp. 1-4, April 2016

W. Fietz, S. Fink, U. Fuhrmann, R. Müller, E. Urbach, V. Zwecker, A. Brummer, R. Oberstarr, C. Wildner, F, Wimmer, K.Woelfl, "Pluggable 56 kV instrumentation feedthrough prototypes for ITER magnets," Trans. on Applied Superconductivity, vol.24, no.3, June 2014

W. Fietz, S. Fink, G. Kraft, H. Scheller, E. Urbach, V. Zwecker, "High voltage testing of ITER prototype axial breaks," Trans. on Applied Superconductivity, vol.23, no.3, pp.4200604-4200604, June 2013

HV-Lab_Fig02_CIMG6337_700x525 Stefan Fink
Abb. 2: 3D gedruckte Designstudie eines axialen Potentialtrenners mit umgekehrtem Gaspfad.
HV-Lab_Fig03_Collage_700x921 Stefan Fink
Abb. 3: Herstellung und Verwendung einiger Hochspannungskomponenten für die ITER TF-Modellspule (GFK und Polyimid axiale Potentialtrenner, radialer Potentialtrenner, Kabeldurchführungen und Verbinder für Hochspannungsmessgeräte)

Elektrostatische Feld-, FEM- und Netzwerkberechnungen (z. B. transientes elektrisches Verhalten von Fusionsmagneten)

Selbst einfache RLC-Schaltungen können (frequenzabhängig) höhere interne Spannungen als die äußere Klemmenspannung haben. Die frequenzabhängige interne Spannungsverteilung ist ein wichtiger Punkt bei der Konstruktion großer Hochspannungsapparate. Für supraleitende Magnete und Magnetsysteme wurde die Spannungsverteilung des Spulensystems und innerhalb verschiedener Magnete (ITER TF Modellspule, ITER CS Modellspule, ITER TF, ITER PF3, ITER PF4) mit einem Netzberechnungsprogramm (PSpice) im Frequenz- und Zeitbereich berechnet. Spulenparameter werden analytisch oder mittels 2D-FEM berechnet.

Die Berechnung elektrostatischer Felder kann in 2D (BEM und FEM) und 3D (FEM) durchgeführt werden.

Veröffentlichungen:

S. Fink, “Electrostatic field calculations for liquid nitrogen gaps assuming a decisive field factor,” Int. Journal of Applied Power Engineering (IJAPE), Vol.7, No.1, 2018, pp. 65~72

A. Winkler, W. Fietz, S. Fink, M. Noe, "Transient electrical voltages within ITER poloidal field coils," Trans. on Applied Superconductivity, vol.22, no.3, pp.9501304-9501304, June 2012

Fig04_700x700 Stefan Fink
Abb. 4: Verschiedene Berechnungsmodelle (Feldberechnung, Netzwerkmodell von ITER TF)

Hochspannungsprüfungen für andere Einrichtungen, insbesondere für großformatige Fusionsmagnete

Mobile Geräte ermöglichen die Durchführung von Hochspannungstests vor Ort. Insbesondere die Prüfung von supraleitenden großen Fusionsmagneten in einem speziellen Gebäude von KIT-ITEP (TOSKA) wurde unterstützt.

Veröffentlichungen:

S. Fink, A. Ulbricht, H. Fillunger, A. Bourquard, M. Prevot, "High voltage tests of the ITER toroidal field model coil insulation system," Trans. on Applied Superconductivity, vol.12, no.1, pp.554-557, Mar 2002

S. Fink, S.; W. Fietz, "Long-term high voltage tests of the conductor insulation of a superconducting magnet," Conference on Electrical Insulation and Dielectric Phenomena (CEIDP), pp.357-360, 16-19 Oct. 2005

HV-Lab_Fig05_HV=impuls_test_(Fink)_4_700x933 Stefan Fink
Abb. 5: Hochspannungsprüfung der ITER TF-Modellspule außerhalb des Kryostaten in der Toroidal Coil Test Facility (TOSKA) des KIT

Ausrüstung:

Im Tieftemperatur-Hochspannungslabor des KIT-ITEP stehen Geräte für Hochspannungsprüfungen mit Gleich-, Wechsel- und Blitzstoßspannung zur Verfügung. Es können Spannungs-, Strom-, Teilentladungs- und Schering-Brückenmessungen durchgeführt werden. Mehrere Kryostate für flüssiges Helium und flüssigen Stickstoff mit Durchmessern bis zu 650 mm und für verschiedene Drücke stehen zur Verfügung. Die Versorgung mit flüssigem Helium und flüssigem Stickstoff ist permanent zugänglich.

Fig06 Stefan Fink
2 Versuchskabinen (eine voll abgeschirmt)

HV-Lab_Fig07_Fatelini 2_800x872 Stefan Fink
AC: 230 kV, 20 kVA

HV-Lab_Fig08_SAM_0422_800x600 Stefan Fink
Genormte Blitzstoßspannung: 360 kV

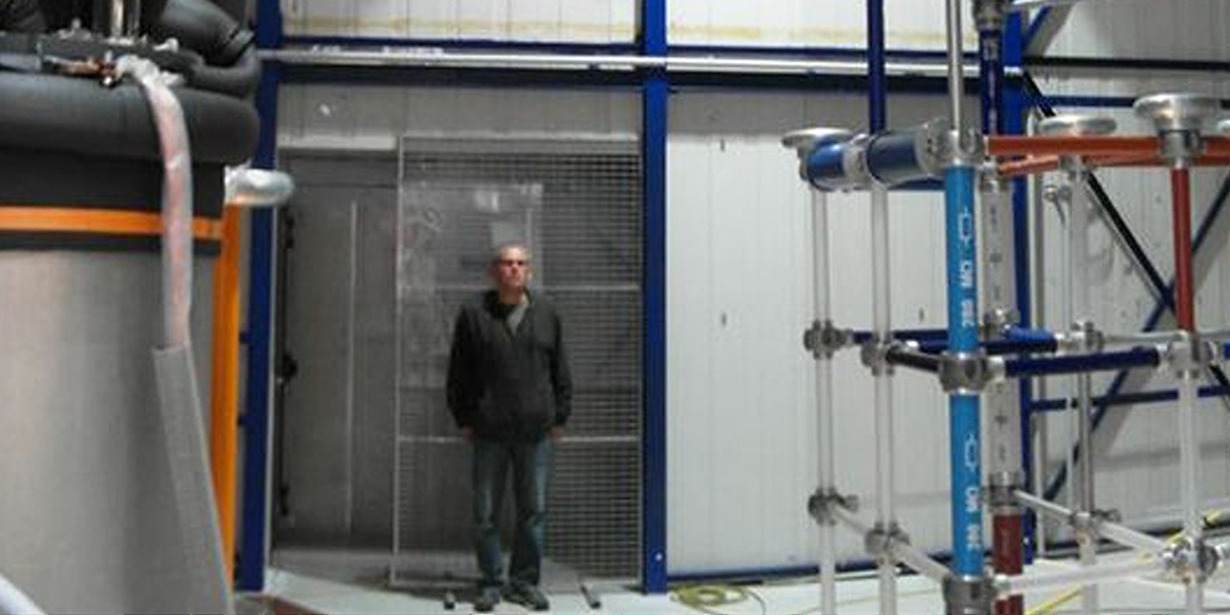

HV-Lab_Fig09_Panorama 2476-77_800x600 Stefan Fink
DC: 325 kV

Fig 10 Stefan Fink
Schering-Brücke

HV-Lab_Fig11_SAM_1148 modified_800x600 Stefan Fink
Messung von Teilentladungen
